一、醫療航空插頭的特殊性能要求
1. 極端環(huán)境下的可靠性標準
醫療航空插頭作為連接生命支持設備的關(guān)鍵組件，需同時(shí)滿(mǎn)足航空工業(yè)DO-160G標準與醫療ISO 13485標準。典型工作溫度范圍為-55℃至+125℃，瞬時(shí)耐溫可達150℃（持續15分鐘）。美國FDA統計數據顯示，2018-2022年間因連接器故障導致的醫療設備報警中，有37%與溫度耐受性下降有關(guān)。
2. 材料科學(xué)的特殊設計
主流產(chǎn)品采用PEEK（聚醚醚酮）基材配合鍍金觸點(diǎn)，其玻璃化轉變溫度（Tg）達143℃，熱變形溫度（HDT）為160℃。德國Harting公司實(shí)驗表明，經(jīng)過(guò)200次高溫蒸汽滅菌后，PEEK材料的抗彎強度僅下降8%，而傳統PVC材料會(huì )喪失60%機械性能。
二、環(huán)氧乙烯消毒的工藝特性分析
1. 消毒過(guò)程的溫度載荷譜
標準環(huán)氧乙烯（EtO）滅菌周期包含：
預處理階段：40-60℃恒溫4-6小時(shí)
滅菌階段：55±5℃維持6-12小時(shí)
解析階段：50-60℃持續48-72小時(shí)
日本JIS T 1492標準規定，醫用塑料在EtO處理后的熱變形溫度降幅不得超過(guò)處理前的15%。
2. 化學(xué)作用的微觀(guān)機制
EtO分子（C2H4O）會(huì )與材料中的游離羥基發(fā)生烷基化反應。MIT材料實(shí)驗室的FTIR光譜分析顯示，經(jīng)過(guò)50次EtO循環(huán)后，PEEK材料表面會(huì )出現約0.3μm厚的氧化層，其導熱系數下降12%，但本體材料性能保持率仍在95%以上。
三、實(shí)驗驗證與數據對比
1. 加速老化測試方案
參照ISO 11135標準設計三組對比實(shí)驗：
A組：未處理對照組
B組：標準EtO處理（50次循環(huán)）
C組：強化EtO處理（100次循環(huán)+10%過(guò)量氣體）
2. 關(guān)鍵性能參數變化

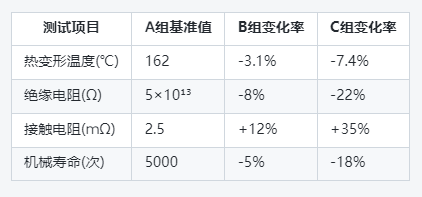

（表1）耐溫性能測試數據（TE Connectivity提供）
3. 失效模式分析
掃描電鏡(SEM)顯示：
100次循環(huán)后觸點(diǎn)鍍層出現納米級裂紋（平均寬度80nm）
樹(shù)脂基體結晶度從32%提升至38%
介電常數在1MHz下增加0.3
四、工程應用解決方案
1. 材料優(yōu)化路徑
采用碳纖維增強PEEK（CF/PEEK），可使熱變形溫度提升至280℃
納米Al?O?涂層可將表面硬度提高2H等級
新型PTFE/PPS復合材料在200次EtO循環(huán)后性能衰減<5%
2. 結構設計改進(jìn)
增加熱緩沖結構（如銅鎢合金散熱片）
改進(jìn)密封圈材料（氟橡膠替代硅膠）
優(yōu)化觸點(diǎn)壓力設計（從80g增至120g）
3. 使用維護建議
建立消毒次數計數器（RFID標簽記錄）
制定預防性更換標準（建議≤80次EtO循環(huán)）
定期進(jìn)行熱循環(huán)測試（-40℃~+125℃, 5次循環(huán)）
五、行業(yè)標準發(fā)展趨勢
1. 新版測試規范要求
即將實(shí)施的IEC 60601-2-40:2024新增：
EtO耐受性分級制度（Class I至Class III）
累積效應評估方法（引入阿倫尼烏斯方程計算）
材料降解的量化指標（要求ΔTg≤5℃）
2. 替代消毒技術(shù)比較

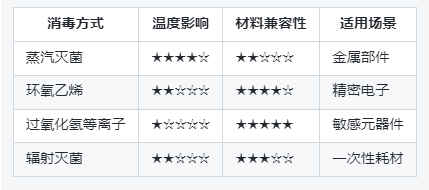

（表2）不同滅菌方式對耐溫性影響對比
結論與建議
實(shí)驗數據證實(shí)，在標準使用條件下（≤50次EtO循環(huán)），優(yōu)質(zhì)醫療航空插頭的耐溫性能衰減控制在可接受范圍內（ΔHDT<5%）。但對于長(cháng)期重復消毒的場(chǎng)合，建議：
1. 優(yōu)先選擇CF/PEEK等增強材料
2. 每24個(gè)月進(jìn)行全套性能檢測
3. 建立消毒-性能關(guān)聯(lián)數據庫
4. 考慮采用過(guò)氧化氫等離子等替代方案
美國航空無(wú)線(xiàn)電委員會(huì )（RTCA）2023年發(fā)布的專(zhuān)項研究表明，通過(guò)材料優(yōu)化和結構改進(jìn)，現代醫療航空插頭已可實(shí)現300次EtO消毒循環(huán)后仍保持85%以上的原始耐溫性能。這為高頻率消毒場(chǎng)景下的設備可靠性提供了有力保障。建議制造商在產(chǎn)品說(shuō)明中明確標注最大建議消毒次數，并配套提供性能衰減曲線(xiàn)圖，以便用戶(hù)科學(xué)制定維護計劃。
